[Compiler] 12. Yacc

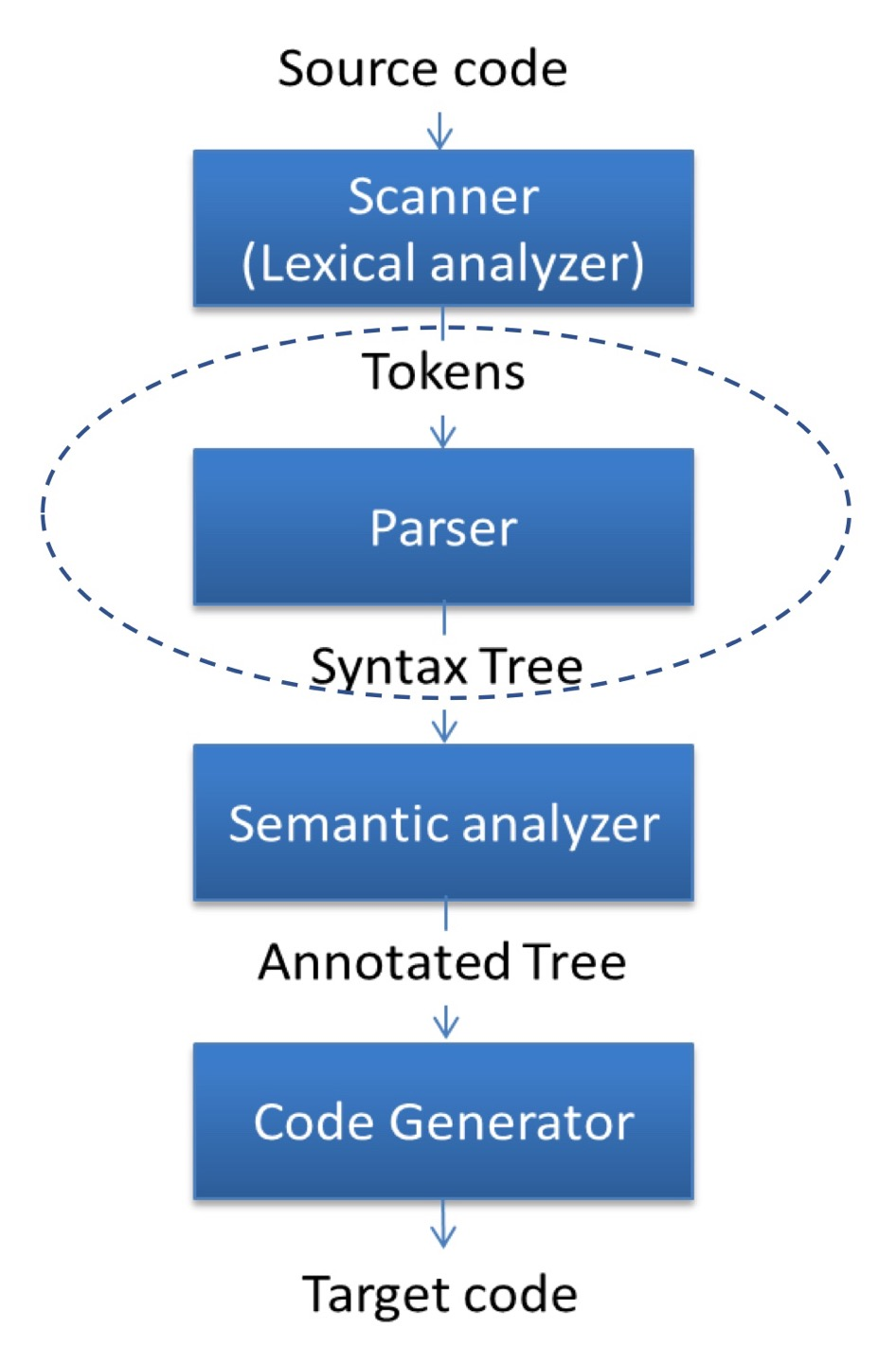

Yacc (Yet Another Compiler-Compiler)

parser(syntax analyzer) generator하는 프로그램

• Input : BNF, Context-free grammar를 BNF로 변환 가능
• Output : Parser
• LALR(1) Parser



Compiler-Compiler (Compiler generator)

compiler를 generator하는 프로그램

• Input : grammar (BNF)
• Output : parser의 source code

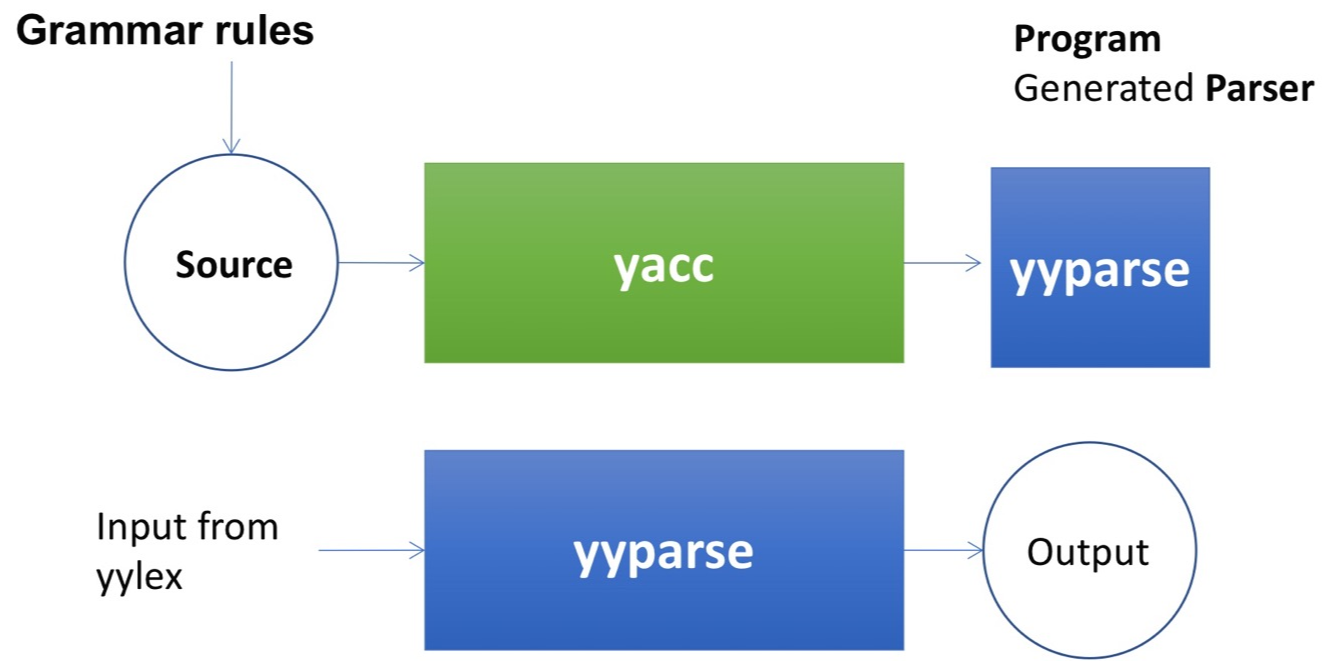

An (basic) overview of Yacc



General format of Yacc source

{declarations} (선언)    // optional
%%
{rules} (변환 규칙)
%%
{programs} (사용자 프로그램)    // optional

ex)

%{
#include <stdio.h>
%}

%%

command : exp           {printf("%d\n", $1);}
exp     : exp '+' term	{$$ = $1 + $3;}
        | exp '-' term	{$$ = $1 - $3;}
        | term          {$$ = $1;}
        ;
term	: term '*' factor {$$ = $1 * $3;}
        | factor
        ;
factor  : NUMBER        {$$ = $1;}
        | '(' exp ')'	{$$ = $2;}
        ;

%%

main() {return yyparse();}

int yyerror(char *s) {
    printf(stderr, "%s\n", s);
    return 0;
}



Notation (표기법)

Terminal symbol (token)

Lexical analyzer로부터

• rule의 왼쪽에 배치할 수 없다.
  parser할 때 쓰이는 rule은 Context-free grammar
  Context-free grammar에서 a -> b를 할 때 a는 VN
• 보통 모두 대문자를 사용한다.
• exp '+' term과 같이 '' 내부는 VT로 간주

Non-Terminal symbol

• 보통 소문자 사용한다.

Shift/Reduce parsing

• LR-parser이기 때문이다.



Declarations

- 변수를 정의하거나 모든 작업에 access할 수 있는 header 포함

- Token(Terminal symbol)을 나타내는 이름 선언

ex)

%{
#include <stdio.h>
%}

%token name1
%token NUMBER, DIGIT

- 우선순위 및 연관성 설정

• ambiguous grammar를 해결하기 위해서

- start symbol

• parser는 start symbol을 인식하기위해 디자인 된다. => why? : bottom-up parser이기 때문이다.
• 문법 규칙에 의해 설명되는 가장 크고 가장 일반적인 구조
• grammar rule 가장 상위의 가장 왼쪽(default) 또는 %start keyword 사용해 표시 ex) %start symbol



Rules

- grammar rules를 표현 ( +action )

• 하나 이상의 문법 규칙으로 구성된다.
• 수정된 BNF form + C 코드 acion
• 연관된 문법 규칙이 인식될 때 마다, action이 실행된다.

- Basic form of rule

• A : BODY;
• A => Context-free grammar라 하나만 올 수 있다.
• ex) date :    month_name dya ',' year ;

- 일부 grammar rule이 같은 left side를 가지면, vertical bar '|'를 사용할 수 있다.

ex)

A : B C D; A : E F; A : G;

A : B C D    | E F    | G ;

• 장점
  • left side를 여러번 쓸 필요 없다.
  • Readability
  • rule을 바꾸기 쉽다.



Action

- Action

• 기본적으로 C 코드를 작성
• rule이 인식되었을 때, 어떤 action을 수행해라
• subprogram 부르기, 변수명 변경 등 다양하게 할 수 있다.

ex)

A : '(' B ')'              {hello(1, "abc");}
grammar rule	action



- action과 parser 사이의 Communication이 필요하다. -> 어떤 값을 인식했으니 어떠한 식으로 수행해라

$ : dollar sign (pseudovariable)

• $$ : non-terminal symbol의 value
• $1, $2, ..., $n : grammar rule의 오른쪽에서 연속되는 각 symbol의 values

ex) A : B C

• $$ : A
• $1 : B
• $2 : C

- Output은 작업에 의해 직접 수행되지 않고, parse tree와 같은 데이터 구조다.

• expr : expr '+' expr
• { $$ = node('+', $1, $3); }

- Yacc은 rule의 중간뿐 아니라 끝에도 action을 기록할 수 있도록 허용한다. (신속한 action) 즉 rule 사이에도 action을 기술할 수 있다.

ex)

decl -> type var-list

decl : type {current_type = $1;}           var-list           ;



Example of Rules

BNF	Yacc rule
exp -> exp addop term | term addop -> + | - term -> term mulop factor | factor mulop -> * factor -> ( exp ) | number	exp     : exp '+' term     {$$ = $1 + $3;}            | exp '-' term      {$$ = $1 - $3;}            | term                 {$$ = $1;}            ; term    : term '*' factor   {$$ = $1 * $3;}            | factor            ; factor  : NUMBER        {$$ = $1;}            | '(' exp ')'           {$$ = $2;}            ;



Ambiguous grammar

- 아래 예제대로 작성하면 여러개의 parse tree가 나온다.

exp     : exp '+' exp
           | exp '-' exp
           | exp '*' exp
           | NUMBER

ex1) 2+3*4

• (2 + 3) * 4
• 2 + (3 * 4)

ex2) 2-3-4-5

• 2-(3-(4-5))
• (2-3)-(4-5)
• - : left associative
• 연산자마다 left / right associative가 다르다

- Two type of conflicts

• Shift / Reduce conflict
• Reduce / Reduce conflict



Ambifuous grammar Solution

- Default

• Shift / Reduce conflict -> Shift
• Reduce / Reduce conflict -> 더 상위의 grammar rule로 Reduce

1. 같은 input에 대해 conflicts가 발생하지 않도록 Grammar rule 재작성

exp     : exp '+' exp            | exp '-' exp            | exp '*' exp            | NUMBER

exp     : exp '+' term     {$$ = $1 + $3;}            | exp '-' term      {$$ = $1 - $3;}            | term                 {$$ = $1;}            ; term    : term '*' factor   {$$ = $1 * $3;}            | factor            ; factor  : NUMBER        {$$ = $1;}            | '(' exp ')'           {$$ = $2;}            ;

• but 힘들다

2. disambiguating rules을 추가해준다.

• 우선순위 기술
• associativity를 기술

ex)

• %left      '+' '-'
• %left      '*' '/'
• %right    '='
• 위로 갈수록 우선순위 낮아진다.
• %nonassoc : 연산자가 한 level에서 반복될 수 없다.



%{
#include <stdio.h>
%}

%token INTEGER VARIABLE
%left '+' '-'
%left '*' '/'

%%
program :
        program statement '/n'
        ;
statement :
        expr
        | VARIABLE '=' expr
        ;

exp     :
        INTEGER
        | VARIABLE             {$$ = sym[$1];}
        | expr '+' expr        {$$ = $1 + $3;}
        | expr '-' expr        {$$ = $1 - $3;}
        | expr '*' expr        {$$ = $1 * $3;}
        | expr '/' expr        {$$ = $1 / $3;}
        | '(' expr ')'         {$$ = $2;}
        ;

%%
main() {return yyparse();}

int yyerror(char *s) {
    fprintf(stderr, "%s\n", s);
    return 0;
}

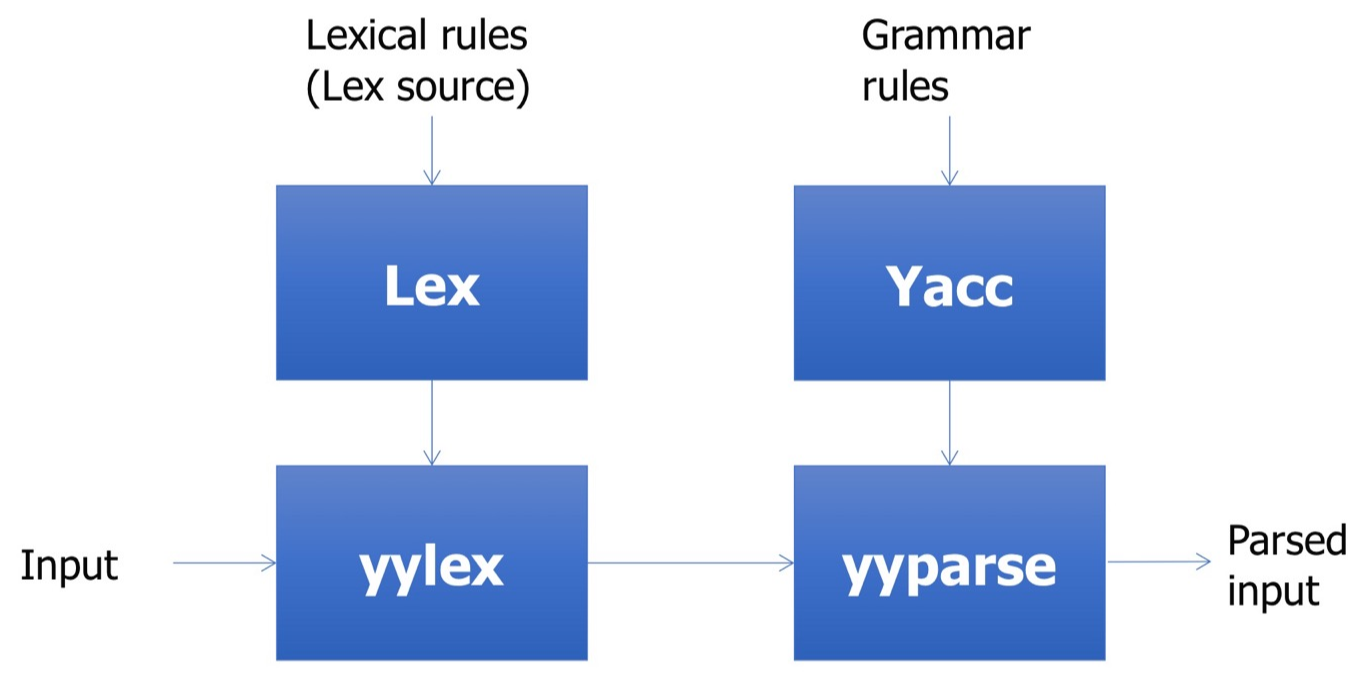

Lex & Yacc

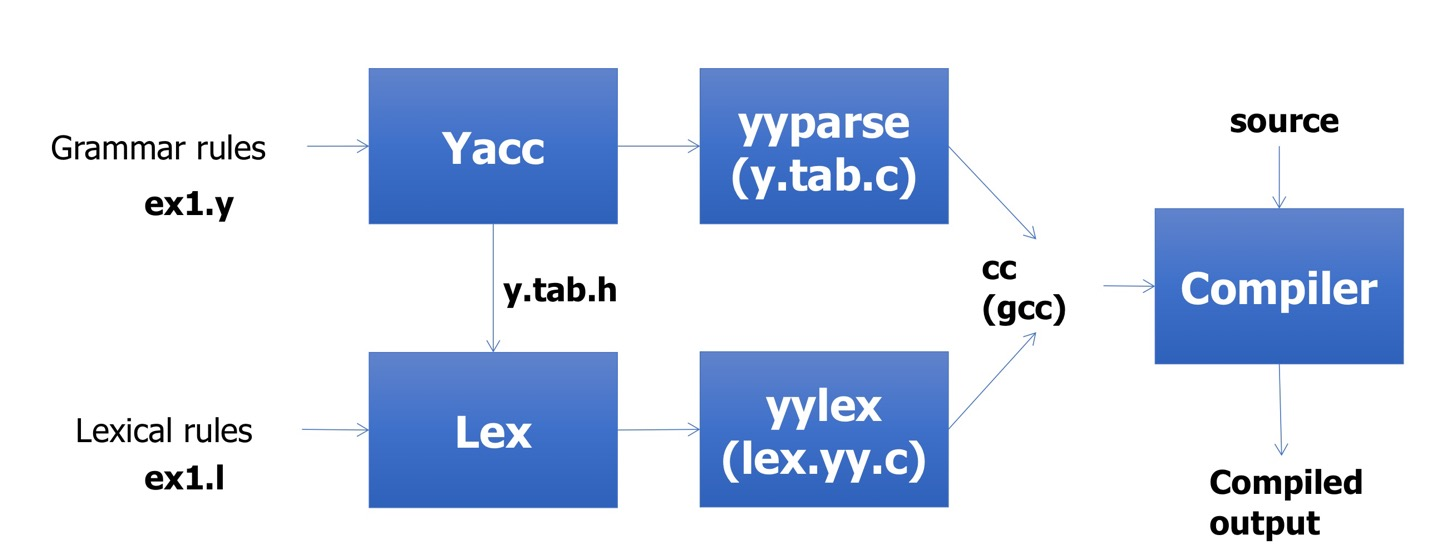

Building a parser with Lex / Yacc



Example

bison [-option] [sourceFile]

• SourceFile
  grammar rules
• Output
  y.tab.c
• bison -y sourceFile => generate 'y.tab.c'



ex) 간단한 사칙연산 계산기

• yylval를 통해 값을 parser에 전달

bison -d -y ex.y           // create y.tab.h, y.tab.c
lex ex.l                   // create lex.yy.c
gcc lex.yy.c y.tab.c -o ex // compile / link
./ex

ex.l

%{
#include <stdlib.h>
#include "y.tab.h"
%}

digit            [0-9]+

%%

[a-z]            {
                    yylval = *yytext - 'a';
                    return VARIABLE;
                 }

[A-Z]            {
                    yylval = *yytext - 'A';
                    return VARIABLE;
                 }

("+"|"-")?{digit} {
                    yylval = atoi(yytext);
                    return INTEGER;
                 }

[-+()=\/\*%\n]   { return *yytext; }

[ \t]            ;

.                yyerror("invalid character");

%%

int yywrap(void) {
    return 1;
}

ex.y

%{
#include <stdio.h>
int sym[26];
%}

%token  INTEGER VARIABLE
%left   '+' '-'
%left   '*' '/' '%'

%%
program :
            program statement '\n'
            |
            ;

statement :
            expr                  {printf("%d\n", $1);}
            | VARIABLE '=' expr   {sym[$1] = $3;}
            ;

expr :
            INTEGER
            | VARIABLE            {$$ = sym[$1];}
            | expr '+' expr       {$$ = $1 + $3;}
            | expr '-' expr       {$$ = $1 - $3;}
            | expr '*' expr       {$$ = $1 * $3;}
            | expr '/' expr       {$$ = $1 / $3;}
            | expr '%' expr       {$$ = $1 % $3;}
            | '(' expr ')'        {$$ = $2;}
            ;

%%
int main() { return yyparse(); }

int yyerror (char *s) {
    fprintf(stderr, "%s\n", s);
    return 0;
}
